Kiểm định cân ô tô là một phần không thể thiếu được trong việc đảm bảo tính chính xác và công bằng trong đo lường trọng tải của các phương tiện giao thông. Tiêu chuẩn này giúp kiểm soát tải trọng an toàn của người tham gia giao thông cũng như quản lý của các đơn vị kinh doanh trong việc sử dụng các nguồn lực vận tải, đảm bảo hàng hóa đạt chuẩn về số lượng.
Kiểm định cân ô tô là quy trình đánh giá và xác nhận các đặc tính kỹ thuật đo lường của cân ô tô theo yêu cầu kỹ thuật đo lường ĐLVN 13:2019, được ban hành bởi Tổng Cục Đo Lường Chất Lượng vào năm 2019. Quá trình này đảm bảo rằng cân ô tô hoạt động chính xác và đáng tin cậy trong việc đo lường trọng tải của các phương tiện giao thông.
Sau khi hoàn thành quá trình kiểm định, cân ô tô sẽ được dán tem kiểm định trên bề mặt cân. Vị trí dán tem phải được chọn sao cho dễ nhìn, dễ nhận diện. Tem kiểm định phải có chữ "N---", trong đó "N" là ký hiệu của cơ quan kiểm định do nhà nước chỉ định được cấp phép hoạt động kiểm định. Tem cũng phải ghi rõ tháng và năm kiểm định tiếp theo, xác định thời hạn kiểm định kế tiếp của cân. Cuối cùng, đơn vị kiểm định còn phải cấp giấy chứng nhận kiểm định cho đơn vị sử dụng, là bằng chứng về sự đáng tin cậy và chất lượng của cân ô tô. Chính vì thế, không phải đơn vị kinh doanh nào cũng đáp ứng được điều kiện kiểm định và tiêu chuật đạt để cấp tem giấy tờ kiểm định có thẩm quyền của nhà nước.
Quá trình kiểm định cần tuân thủ các điều kiện sau đây để đảm bảo tính chính xác và đáng tin cậy:
Nơi kiểm định phải có điều kiện khô ráo, sạch sẽ và đủ ánh sáng. Nhiệt độ trong không gian kiểm định cần phải nằm trong khoảng nhiệt độ làm việc được quy định bởi nhà sản xuất cân. Biến động nhiệt độ cần được kiểm soát trong giới hạn ± 2 ºC đối với cân phân tích và ± 5 ºC đối với cân kỹ thuật.
Các yếu tố bên ngoài như gió, nhiệt, điện từ trường, điện áp lưới và các yếu tố khác không được phép gây ra sai lệch trong kết quả kiểm định.
Bàn đặt cân cần phải vững chắc, đảm bảo rằng cân không bị ảnh hưởng bởi các yếu tố rung động từ môi trường xung quanh.
Công tác chuẩn bị trước khi kiểm định
Thông báo cho công ty khách hàng biết lịch trình kiểm định để họ bố trí thời gian và chuẩn bị công tác kiểm định
Tiến hành chuẩn bị các dụng cụ cá nhânh
Yêu cầu kiểm tra cân trước khi kiểm định
Vệ sinh bàn cân sạch sẽ, kiểm tra sơ bộ bề ngoài cân, phần cơ khí, mặt bàn cân, phần đế móng cân, và thiết bị xem có đảm bảo cho kiểm định hay không? ( nếu chưa đảm bảo thì cần kiểm tra, sửa chữa lại trước khi kiểm định)
Yêu cầu kiểm tra quả chuẩn trước khi kiểm định: Mang cân của mình đến đơn vị mình lấy quả để kiểm tra lại xem quả đã chuẩn chưa ? (điều này giúp chúng ta tự tin khi đi kiểm định và tạo sự uy tín của ta đối với khách hàng)

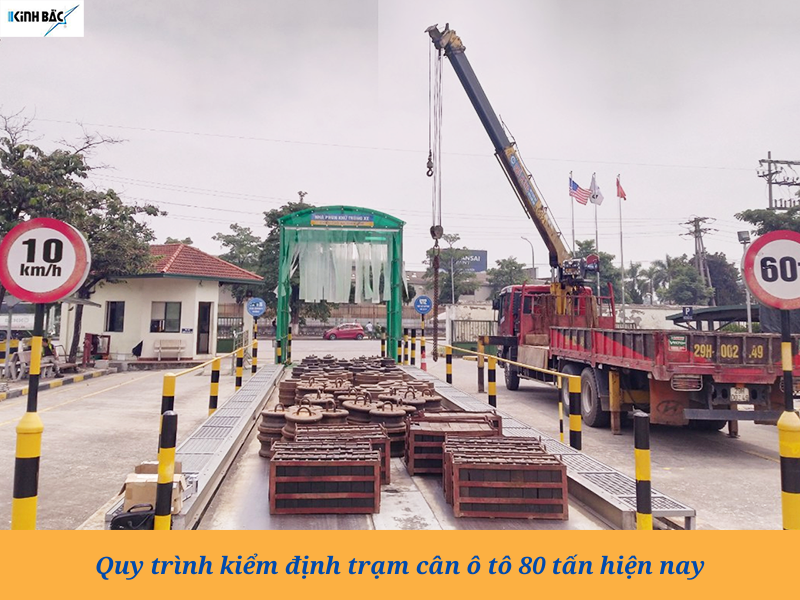

Tiến hành kiểm định cân ô tô 80 tấn
Bước 1: Dùng xe thử tải để kiểm tra các vị trí trên bàn cân
Dùng xe thử tải của khách (hoặc dùng xe chở q uả đến) để kiểm tra các góc và các vị trí trên bàn cân( Lưu ý: khi cho xe chạy thử vào các vị trí thì phải chạy nhiều lần và thường xuyên đảo chiều xe)
Bước 2: Tiến hành hiệu chuẩn cân ô tô 80 tấn
Tiến hành hiệu chỉnh góc sao cho các góc băng nhau và sai lệch góc ít nhất có thể( Lưu ý: không tiến hành hiệu chỉnh góc khi có mưa to, gió to, nguồn cấp điện hoặc nền rung không ổn định)

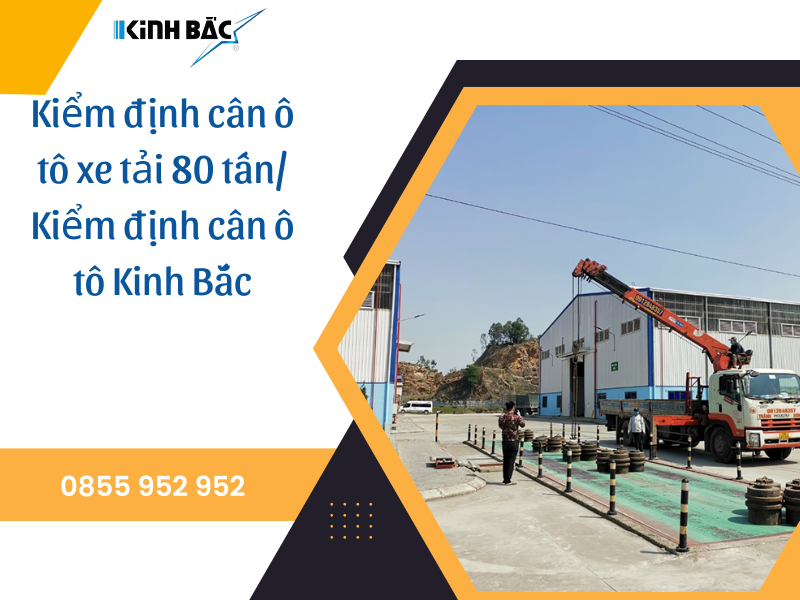

Tiến hành hạ quả cân lên bàn cân và kiểm tra sai số trước khi hiệu chỉnh và ghi lại số liệu
Nếu cân chưa chuẩn thì hiệu chỉnh lại.
Nếu cân đã đúng rồi thì rút quả cân chuẩn ra ngoài đợi.
Tiếp tục cho xe tải nặng lên cân (cho xe tải 3 chân hoặc 4 chân có tải trọng từ 30-50 tấn là chuẩn nhất), sau đó ghi số liệu rồi cho xe ra để kiểm tra lại số liệu của quả cân chuẩn
Khi hiệu chuẩn lại bàn cân bằng quả cân chuẩn xong thử lại tối thiểu 2 lần bằng quả chuẩn có khối lượng nhỏ(1kg, 2kg, 5kg và 10 kg) để kiểm tra sai số của bàn cân.(Lưu ý: khi rút ra hoặc thêm vào quả chuẩn thì ghi lại số liệu từng lần cho ra hoặc thêm vào).
Sau khi làm các bước trên và hiệu chỉnh cân xong (nếu ở xa) thì tiến hành ở lại theo dõi cân 1 ngày xem cân có vấn đề gì nữa không để kịp thời xử lý.
